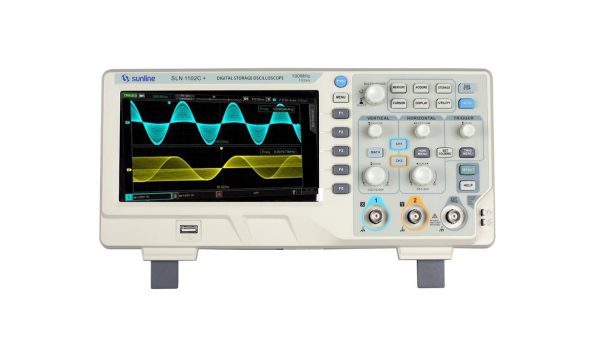

Sunline SLN-1102C+ Dijital Osiloskop

SLN1102C+ serisi dijital depolamalı osiloskop dört modelle mevcuttur: Osiloskop 70MHz, Osiloskop 100MHz, Osiloskop150MHzOsiloskop 200MHz. 70MHz osiloskop ve 150MHz osiloskop, 500MSa / s gerçek zamanlı örnekleme hızına sahip osiloskoplardır. 100MHz osiloskop ve 200MHz osiloskop 1GSa / s gerçek zamanlı örnekleme hızına sahiptir. Dijital osiloskop 7 inç TFT LCD ekran kullanır. Dijital osiloskop 64k nokta hafıza derinliğine ve 34 otomatik ölçüme sahiptir.

8684201610798

Model

SLN 1102C+

Kanallar

2

Bant genişliği

100MHz

Örnekleme oranı

1Gs/s

Yükseliş zamanı

≤3.5ns

Bellek Derinliği

64kpts

Dalga Formu Alımı

≥5,000wfms/s

Dikey Hassasiyet

1mV/div~20V/div



Zaman tabanı Aralığı

2ns/div~50s/div

Depolamak

Kurulum, Dalga, Bitmap

Tetikleme modu

Kenar, Darbe Genişliği, Video, Eğim,Alternatif

Matematik işlemi

A+B, A-B, AXB, A/B, FFT, Dijital filtre

Dijital filtre

Alçak geçiş, yüksek geçiş, bant geçişi, bant durdurma

Dalga formu kaydı

1000 dalga formu verisi

Otomatik ölçümler

34 mod: Maks, Min, Pk-Pk, Vtop, Ampl, CycMean, Ortalama, CycRMS, RMS, Alan,

CycArea, OverSht, PreSht, RiseDelay, FallDelay, Freq, Period, RiseTime, FallTime,

Darbe Genişliği, +Genişlik, -Genişlik, Seri Genişlik, +Görev, -Görev, FRR, FRF, FFR, FFF, LRR, LRF,

LFR, LFF

Standart Kare Çıkış

10Hz, 100Hz, 1kHz, 10kHz

İmleç ölçümü

Zaman, Gerilim, Parça

Frekans sayacı

6 bits

Arayüz

USB Device, USB Host, Pass/Fail

Sabit voltaj çalışması

Güç

100-240VAC, 50/60Hz

Ekran

7 inches TFT LCD, WVGA (800×480)

Ürün Net Ağırlığı

2 Kg

Ürün Boyutu (G×Y×D)

311mm ×152mm × 124mm

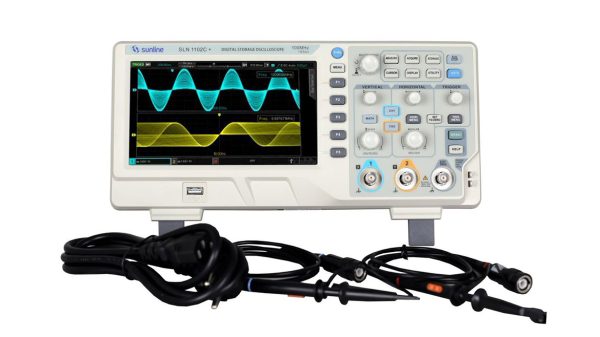

Standart aksesuarlar

Prob×2 (1×,10× değiştirilebilir), Güç Kablosu, USB Kablosu.

Osiloskop 1 adet

Prob× 2 adet

Güç Kablosu 1 adet

USB Kablosu 1 adet

PC Yazılım CD’si 1 adet

– Garanti süresi, malın teslim tarihinden itibaren başlar ve garanti süresi 3 yıldır.
– Malın bütün parçaları dahil olmak üzere tamamı (üretim ve montaj hatalarından ve/veya bozuk parçalardan oluşabilecek arızalara karşı) firmamızın garanti kapsamı içindedir.
– Malın garanti süresi içinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın tamir süresi en fazla 20 iş günüdür. Bu süre ürününüzün Merkez teknik servisimize ulaşması ile başlar.

SLN1102C+ serisi dijital depolamalı osiloskop dört modelle mevcuttur: Osiloskop 70MHz, Osiloskop 100MHz, Osiloskop150MHzOsiloskop 200MHz. 70MHz osiloskop ve 150MHz osiloskop, 500MSa / s gerçek zamanlı örnekleme hızına sahip osiloskoplardır. 100MHz osiloskop ve 200MHz osiloskop 1GSa / s gerçek zamanlı örnekleme hızına sahiptir. Dijital osiloskop 7 inç TFT LCD ekran kullanır. Dijital osiloskop 64k nokta hafıza derinliğine ve 34 otomatik ölçüme sahiptir.

Osiloskop, teknik servislerde, laboratuvarlarda, Ar-Ge departmanlarında gerilim, frekans, gürültü, genlik veya zaman içinde değişebilecek herhangi bir değeri ölçmek için genellikle osiloskop kullanılır.

Osiloskop cihazının iç direnci çok yüksek olduğundan dolayı, elektrik devresinde paralel bağlanır. Analog ve dijital olmak üzere iki farklı tipi mevcuttur. Günümüzde genellikle dijital osiloskoplar tercih edilir.
Osiloskop ile Ölçülen Birimler
Osiloskop ile zamanlama ve gerilim karakteristikleri ölçülebilir.
Frekans ve periyot: Frekans bir dalga boyunun bir saniye içerisinde ne kadar tekrarlandığının ölçümüdür. Devrini tamamlayan dalgaya ise periyot denir. Osiloskobun ölçtüğü maksimum frekans değişiklik olsa da genel olarak 100Mhz’ler civarında seyreder.
Görev Döngüsü: Görev döngüsü, bir sinyalin her bir periyotta hangi süre aralığında “on”, hangi süre aralığında “off” olduğunu gösterir.
Yükselme ve Düşme Zamanları: Sinyaller 0V’tan 5V’a kadar ani olarak yükselmez. Yükselme ve düşme zamanları devrenin sinyallere ne kadar süre içinde cevap verdiğini göstermesi açısından önemlidir.
Genlik: Genlik, bir sinyalin büyüklüğünün bir ölçüsüdür.

Maksimum ve Minimum Gerilimler: Sinyalin geriliminin ne kadar yüksek veya düşük olduğunu gösterir.
